窒素発生装置はどのように機能しますか?

抽象的な

A 窒素発生装置は、周囲空気から窒素を分離することにより、現場で高純度の窒素ガスを生成するように設計された産業システムです。このテクノロジーは、従来のガスシリンダーや大量の液体窒素の配送への依存を排除し、企業の安全性を向上させます。運用コストが削減され、供給の信頼性が向上します。この記事では、窒素発生装置の仕組みとそのコア技術、業界全体のアプリケーション、主要な選択要素、窒素生成システムを導入する際にユーザーが直面する一般的な課題などを説明します。

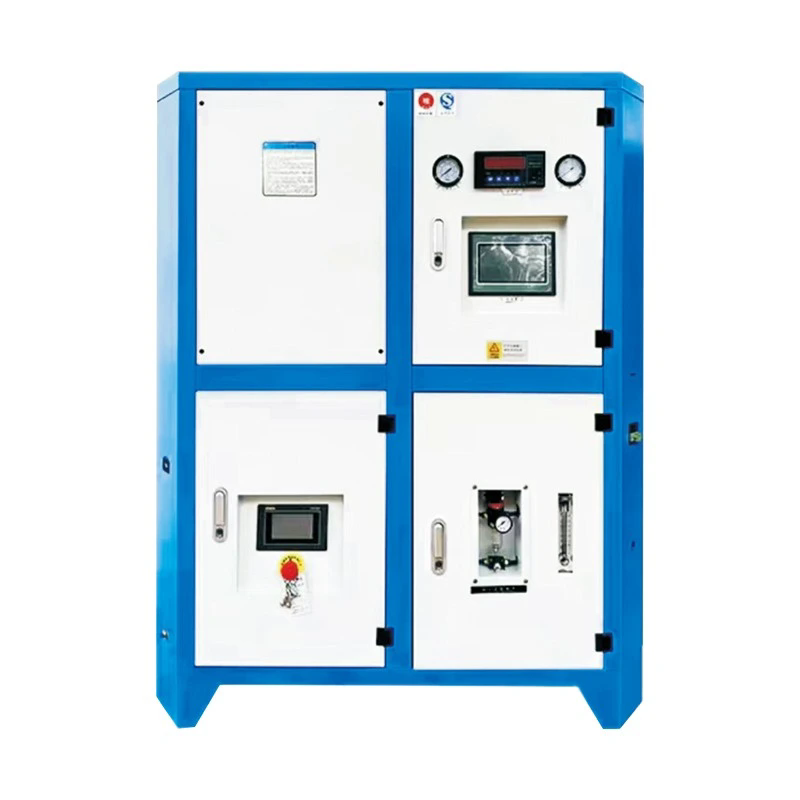

YIL1-01 Nitrogen Generator for Laser Welding

1. 窒素生成の概要

窒素は最も広く使用されている工業用ガスの 1 つであり、製造におけるガス消費量のかなりの部分を占めています。食品加工、エレクトロニクス、化学産業。従来、産業はシリンダーまたは極低温タンクで供給される窒素に依存していました。ただし、このアプローチでは、輸送の遅延、保管上の危険、コストの変動などの物流上の課題が生じます。

窒素発生装置は、現場で圧縮空気から直接窒素を生成することでこれらの問題を解決します。これにより、継続的な可用性が確保され、安定した純度レベルを実現し、外部サプライヤーへの依存を軽減します。

2. 窒素発生器の動作原理

窒素発生器の中心原理は空気の分離です。大気中には約78％の窒素が含まれているため、 21% の酸素と微量ガスを含むシステムは、酸素やその他の成分を除去することで窒素を分離します。

通常、このプロセスには次の段階が含まれます。

空気圧縮:周囲の空気はエアコンプレッサーを使用して圧縮されます。
濾過：水分、油、粒子状の汚染物質が除去されます。
分離：窒素は PSA または膜技術を使用して分離されます。
ストレージ：高純度窒素はバッファタンクに貯蔵して使用します。

この継続的なサイクルにより、産業はオンデマンドで窒素を生成し、中断のない操業を保証できます。

3. 窒素製造の鍵となる技術

圧力変動吸着 (PSA) と膜分離という 2 つの主要な技術が窒素生成業界を支配しています。

PSAテクノロジー:カーボンモレキュラーシーブを使用して圧力下で酸素を吸着し、精製された窒素を放出します。
膜技術:酸素と水蒸気を選択的に透過する中空糸膜を使用しています。

PSA システムは通常、より高い純度レベル (最大 99.999%) を達成しますが、膜システムはコンパクトな設計とシンプルさで評価されています。

4. 窒素発生装置の主要コンポーネント

標準的な窒素発生装置システムは、効率と信頼性を確保する複数の統合コンポーネントで構成されています。

エアコンプレッサー
空気乾燥システム
ろ過ユニット
吸着塔または膜モジュール
制御システム(PLC)
窒素貯蔵タンク

各コンポーネントは、ガスの純度、圧力の安定性、操作の安全性を維持する上で重要な役割を果たします。

5. 産業用途

窒素発生装置は、その多用途性と効率性により、複数の業界で広く使用されています。

食べ物と飲み物:包装、保存、酸化防止
エレクトロニクス：はんだ付けおよび半導体製造
化学産業:不活性化およびブランケットプロセス
石油とガス:パイプラインのパージとタンクの不活性化
医薬品:無菌環境と薬剤の包装

6. 従来の窒素供給に対する利点

オンサイト窒素生成は、供給されるガスシステムと比較して、運用上および財務上の大きな利点をもたらします。

長期的な運用コストの削減
シリンダー取り扱いリスクの排除
継続的かつ信頼性の高いガス供給
輸送量の削減による二酸化炭素排出量の削減
カスタマイズ可能な純度および流量

これらの利点により、窒素発生装置は現代の産業運営にとって好ましいソリューションとなっています。

7. 適切なシステムの選択方法

適切な窒素発生装置の選択は、運用要件と業界固有の要求によって決まります。

必要な純度レベル:より高い純度には PSA システムが必要です。
流量:システムのサイズとコンプレッサーの容量を決定します。
圧力要件:ストレージと出力の設計に影響します。
エネルギー効率:長期的な運用コストに影響します。
メンテナンスの必要性:システムがシンプルになると、ダウンタイムのリスクが軽減されます。

適切な評価により、長期的な効率と投資収益率が保証されます。

8. 比較表

特徴	PSA 窒素発生装置	膜式窒素発生装置
純度レベル	最大99.999%	最大99.5%
システムサイズ	より大きな設置面積	コンパクトな設計
エネルギー効率	適度	高い
メンテナンス	吸着剤の定期交換	メンテナンスの手間がかからない
