統合型 PSA 窒素発生装置はどのようにして現場のガス供給を改善しますか?

記事の概要:アン統合された PSA 窒素発生装置産業施設が使用時に直接窒素を生成する効率的な方法を提供します。メーカーは、窒素シリンダーや大量の液体窒素の配送に完全に依存する代わりに、圧縮大気を原料として使用し、圧力変動吸着 (PSA) 技術によって窒素を分離できます。このアプローチは、物流への依存を軽減し、ガスの利用可能性を向上させ、機器の設置を簡素化し、窒素の純度と流量を実際の生産要件により近づけるのに役立ちます。この記事では、統合型 PSA 窒素システムがどのように機能するか、どのような問題を解決できるか、適切な構成を選択する方法、および信頼性の高い長期運用のためにユーザーが考慮すべきことについて説明します。

目次

1. 統合型 PSA 窒素発生装置とは何ですか?
2. 統合型 PSA 窒素発生装置はどのように機能しますか?
3. 製造上どのような問題を解決できるのでしょうか?
4. 主な利点は何ですか?
5. どの技術パラメータが最も重要ですか?
6. 統合された PSA 窒素生成はどこで使用できますか?
7. 適切なシステムをどのように選択すればよいでしょうか?
8. 安定した窒素生産を維持するにはどうすればよいですか?
9. オンサイト PSA 生成は従来の供給とどう比較しますか?
10. 結論
11. よくある質問

統合型 PSA 窒素発生装置とは何ですか?

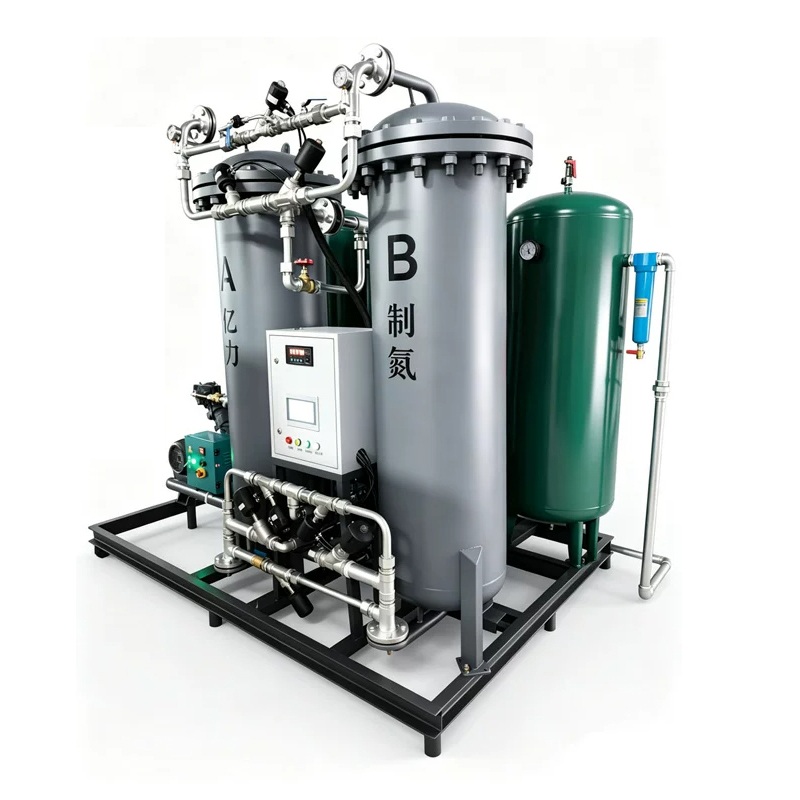

アン統合された PSA 窒素発生装置は、圧縮大気を使用して指定された純度および圧力の窒素を生成するオンサイトガス生成システムです。 PSA は Pressure Swing Adsorption の略で、特殊な吸着材が圧縮空気から酸素やその他の成分を選択的に除去し、生成ガスとして窒素を通過させる分離プロセスです。

「統合」という言葉が重要なのは、ユーザーが個別の機器から大規模なガス発生設備を構築する必要がなく、主要コンポーネントが調整されたシステムとして配置されているためです。構成に応じて、統合ユニットは、窒素分離システム、濾過コンポーネント、制御装置、圧力監視および支持構造をコンパクトなパッケージに組み込むことができます。

この設計は、設置スペースが限られている工場、または新しいガス供給システムの試運転に伴う複雑さを軽減したい工場にとって特に価値があります。

産業ユーザーにとっての目標は、単に窒素を生成することではありません。本当の目的は、適切な純度、流量、圧力、露点、運転コストを備えた安定したガス供給生産の中断を最小限に抑えながら。

統合型 PSA 窒素発生装置はどのように機能しますか?

動作原理は、ガスが圧力下でカーボンモレキュラーシーブ材料を通過するときの、ガスのさまざまな吸着特性に基づいています。

大気中には約 78% の窒素が含まれており、残りは酸素、アルゴン、二酸化炭素、水蒸気、微量ガスで構成されています。 PSA 窒素発生装置は窒素を化学的に製造する必要がありません。代わりに、施設の周囲ですでに利用可能な空気から窒素を分離します。

1. 圧縮空気の準備:大気は圧縮され、適切な濾過および処理装置を通過します。
2. 水分と汚染物質の除去:水、油エアロゾル、固体粒子は、空気が吸着容器に入る前に制御する必要があります。
3. 吸着：準備された圧縮空気は、炭素モレキュラーシーブを含む容器に入ります。酸素および他の特定の成分が優先的に吸着されます。
4. 窒素生成:窒素は吸着床を通過して生成ガスになります。
5. 圧力再生:吸着材が動作限界に近づくと、圧力が低下して吸着されたガスが放出されます。
6. サイクル切り替え：最初の吸着容器が再生している間、2 番目の吸着容器が生産を引き継ぎます。

この交互サイクルにより、継続的な窒素生成が可能になります。制御システムはバルブの切り替え、圧力変化、監視を調整し、長時間の運転中に窒素を一貫して供給できるようにします。

適切に設計されたシステムでは、気流の分布にも細心の注意が払われます。吸着材全体に均一に分布することで、炭素モレキュラーシーブが効率的に機能し、より安定した窒素生成に貢献できます。

製造上どのような問題を解決できるのでしょうか?

多くの工場で問題が発生しているのは、窒素が入手できないためではなく、従来の供給方法が実際の稼働条件に適合していないためです。

1. 予測不可能な窒素供給

ボンベおよびバルクガスシステムは外部供給に依存します。輸送の遅延、在庫不足、生産スケジュールの変更、または予期せぬ需要により、供給圧力が生じる可能性があります。

オンサイト発電は供給モデルを変えます。この施設では、外部のガス供給業者から窒素が到着するのを待つのではなく、消費時に圧縮空気から窒素を生成します。

2. 高いガス物流コスト

購入した窒素には、ボンベ、輸送、保管、取り扱い、繰り返しの補充に関連するコストがかかる場合があります。窒素需要が継続的にある施設では、これらの間接コストが多額になる可能性があります。

大気は窒素製造の基本原料となるため、統合された PSA システムは、繰り返しの窒素供給への依存を軽減できます。

3. 限られた設置スペース

従来のガス供給設備では、ボンベ保管エリア、バルク保管インフラ、追加のガス処理装置が必要となる場合があります。コンパクトな統合構成により、利用可能な工場の床スペースを有効に活用できます。

4. 一貫性のないガス要件

すべてのプロセスで同じ窒素純度が必要なわけではありません。用途によっては通常の工業グレードの窒素が必要な場合もあれば、非常に高い純度が要求される場合もあります。

適切に選択された PSA システムは、すべてのアプリケーションに同じグレードの窒素の購入を強制するのではなく、実際の純度要件に合わせて構成できます。

5. 運営管理の難しさ

複数のガス機器を手動で管理すると、オペレーターの負担が増大する可能性があります。最新の統合システムでは、制御、監視、操作機能を集中インターフェースに組み合わせることができます。

主な利点は何ですか?

統合型 PSA 窒素発生装置は、適切なサイズで設置されている場合、いくつかの実際的な利点を提供できます。

安定した純度管理

最も重要な利点の 1 つは、用途に応じて窒素純度を設定できることです。が提供する統合型 PSA 窒素発生装置広東伊利機械設備有限公司は、動作要件と機器構成に応じて、約 95% ～ 99.999% の範囲の窒素純度構成向けに設計されています。

一般に、純度が高くなると異なる操作条件が必要となり、窒素生産能力や圧縮空気の消費量に影響を与える可能性があります。したがって、ユーザーは可能な限り最高の純度を自動的に選択しないようにする必要があります。より良いアプローチは、最初に実際のプロセス要件を決定することです。

自動監視

最新の産業用窒素システムには、操作を容易にするために PLC ベースの制御とタッチスクリーン インターフェイスを組み込むことができます。リアルタイム監視は、オペレータが主要な動作条件を観察し、生産に影響を及ぼす前に異常な傾向を特定するのに役立ちます。

24 時間稼働している施設の場合、このタイプの集中監視は、定期的な手動調整の必要性を減らすため、特に価値があります。

どの技術パラメータが最も重要ですか?

宣伝されているモデル名のみに基づいて窒素発生装置を選択するだけでは十分ではありません。いくつかの技術パラメータによって、装置が実際に生産要件を満たしているかどうかが決まります。

広東伊利機械設備有限公司 が提供する製品仕様によると、同社の統合型 PSA 窒素発生器シリーズは、約出力 1 ～ 3000 Nm3/h、窒素純度 95% ～ 99.999%、窒素圧力 0.1 ～ 0.8 MPa、露点範囲 -40°C ～ -70°C、特定のシステム構成によって異なります。

これらの図は、単に最大公称容量の発電機を選択するのではなく、動作条件に基づいて機器を選択する必要がある理由を示しています。

統合された PSA 窒素生成はどこで使用できますか?

窒素は比較的不活性であり、制御されたプロセスにおける酸化、燃焼促進条件、および望ましくない反応を軽減するのに役立つため、多くの産業で使用されています。

• 食品包装:窒素は、雰囲気を調整した包装と製品の保護に使用できます。
• 医薬品製造:制御された窒素環境は、酸素と水分を制限する必要があるプロセスをサポートできます。
• エレクトロニクス：窒素は、酸化制御とガス純度が重要な製造環境で使用されます。
• レーザー加工：窒素は、選択された切断および加工用途においてアシストガスとして使用される場合があります。
• 自動車製造:窒素は、さまざまな生産および部品加工作業をサポートできます。
• 新しいエネルギー:バッテリーおよび関連する製造プロセスでは、制御された雰囲気が必要となる場合があります。
• 航空宇宙:高品質の産業用ガスは、選択された製造および処理用途で使用されます。
• 化学処理:窒素は、アプリケーションが必要とする不活性化、ブランケットおよびプロセス保護に使用できます。

実際の窒素仕様は用途によって大きく異なります。食品包装ライン、レーザー切断機、製薬プロセスでは、純度、圧力、流量、露点の要件が大きく異なる場合があります。

適切なシステムをどのように選択すればよいでしょうか?

最も一般的な購入の間違いは、生産プロセスから始めるのではなく、発電機の容量から始めることです。

ステップ 1: 実際の窒素需要を計算する

平均消費量、ピーク消費量、稼働時間、将来の拡張要件を決定します。システムが小さすぎるとピーク需要時に問題が発生する可能性があり、システムが大きすぎると資本コストと運用コストが不必要に増加する可能性があります。

ステップ 2: 必要な純度を定義する

製造プロセスで指定されている窒素純度を特定します。プロセスが中程度の純度しか必要としない場合、超高純度窒素を継続的に生産する経済的正当性はほとんどない可能性があります。

ステップ 3: 圧力要件を確認する

発電機の出口で利用可能な圧力だけでなく、実際の使用時点で必要な圧力を確認してください。パイプラインの圧力損失、レギュレーター、フィルター、その他のコンポーネントが最終圧力に影響を与える可能性があります。

ステップ 4: 供給空気の品質を評価する

PSA 吸着材は汚染物質に敏感です。油、液体の水、および過剰な粒子状物質は、吸着システムの性能を損傷または低下させる可能性があります。

したがって、適切な空気処理と濾過は、信頼性の高い窒素生成設備の不可欠な部分です。

ステップ 5: 利用可能なスペースを考慮する

提案された設置面積を測定し、検査、メンテナンス、コンポーネント交換のために十分なスペースを確保してください。機器がコンパクトだからといって、サービスへのアクセスを無視できるわけではありません。

ステップ 6: テクニカル サポートを確認する

長期的なパフォーマンスはマシン自体以外にも依存します。購入する前に、サプライヤーが試運転支援、操作文書、トラブルシューティング サポート、交換部品を提供できるかどうかを確認してください。

広東伊利機械設備有限公司 は、自社の機器が設置ガイダンス、オンライン技術支援、トラブルシューティング サービス、および規定の保証条件に基づく 12 か月の品質保証によってサポートされていると述べています。

安定した窒素生産を維持するにはどうすればよいですか?

適切なメンテナンスにより、吸着性能が保護され、予期せぬダウンタイムが軽減されます。

• フィルタを定期的に検査します。動作条件およびメーカーの推奨に従ってフィルターエレメントを交換してください。
• 圧縮空気の品質を監視します。過剰な水分や油分は吸着システムに悪影響を及ぼす可能性があります。
• 窒素純度をチェックします。定期的な純度モニタリングは、異常な動作状態を特定するのに役立ちます。
• 圧力の変化を観察します。異常な圧力挙動は、バルブ、フィルター、または吸着システムの問題を示している可能性があります。
• 換気を適切に保つ:機器室は、連続運転に適した環境条件を提供する必要があります。
• バルブと制御システムのメンテナンス手順に従ってください。自動化された PSA システムは、正しくタイミングを設定されたスイッチング サイクルに依存します。
• スペアパーツのメンテナンス:重要なフィルター、シール、その他の消耗品は、必要なときに利用できるようにする必要があります。
• 動作データを記録します:履歴データにより、段階的なパフォーマンスの変化を簡単に特定できます。

メンテナンスは常に、機器メーカーの技術文書と実際の動作環境に従う必要があります。一般に、予防保守スケジュールは、窒素純度や生産能力が低下するまで待つよりも効果的です。

オンサイト PSA 生成は従来の供給とどう比較しますか?

どちらの供給方法も、すべての施設にとって自動的に最適であるわけではありません。少量または不定期のユーザーには、窒素の供給が便利であると感じるかもしれませんが、継続的かつ大量の窒素需要がある施設では、オンサイト PSA 生成を評価することでメリットが得られる可能性があります。

正しい決定を行うには、ガス消費量、電気代、配送頻度、スペース、メンテナンス、純度要件、予想される生産寿命などの総合的な動作条件を考慮する必要があります。

結論

統合型 PSA 窒素発生装置は、外部のガス供給に完全に依存せずに窒素を確実に供給する必要がある工場に実用的なアプローチを提供します。 PSA テクノロジーは、圧縮大気から窒素を分離することにより、設定可能な純度、圧力、流量でのオンサイト生産を可能にします。

統合された構成では、重要なコンポーネントを統合して調整されたシステムにすることにより、設置と運用を簡素化することもできます。高い窒素消費量、配送の不確実性、限られた保管スペース、または継続的なガス利用の必要性に対処する施設の場合、このアプローチは慎重に検討する価値があります。

ただし、信頼できるパフォーマンスは正しいエンジニアリングにかかっています。装置を選択する前に、窒素需要、純度、圧力、露点、圧縮空気の品質、運転スケジュール、および将来の拡張をすべて評価する必要があります。

広東伊利機械設備有限公司は、現場での窒素生産を必要とする産業用途向けに設計された統合型 PSA 窒素発生器ソリューションを提供します。公開されている機器仕様は、広範囲の容量と純度構成をカバーしており、さまざまな生産要件に合わせてシステムを選択できます。

より制御され予測可能なガス供給システムを構築しながら窒素の利用可能性を向上させたいと考えているメーカーにとって、適切に設計された PSA ソリューションはプラントのユーティリティ インフラストラクチャの重要な部分になる可能性があります。

よくある質問

1. 統合型 PSA 窒素発生装置の主な目的は何ですか?

その主な目的は、圧縮大気から現場で窒素を生成することです。このシステムは、PSA 技術によって空気の他の成分から窒素を分離し、得られた窒素を工業プロセスに供給します。

2. 統合型 PSA 窒素発生装置はどの程度の窒素純度を提供できますか?

達成可能な純度は、装置の構成と動作条件によって異なります。 Guangdong Yili Machinery Equipment Co., Ltd. が提供する統合型 PSA 窒素発生器シリーズは、窒素純度が約 95% ～ 99.999% であることが指定されています。

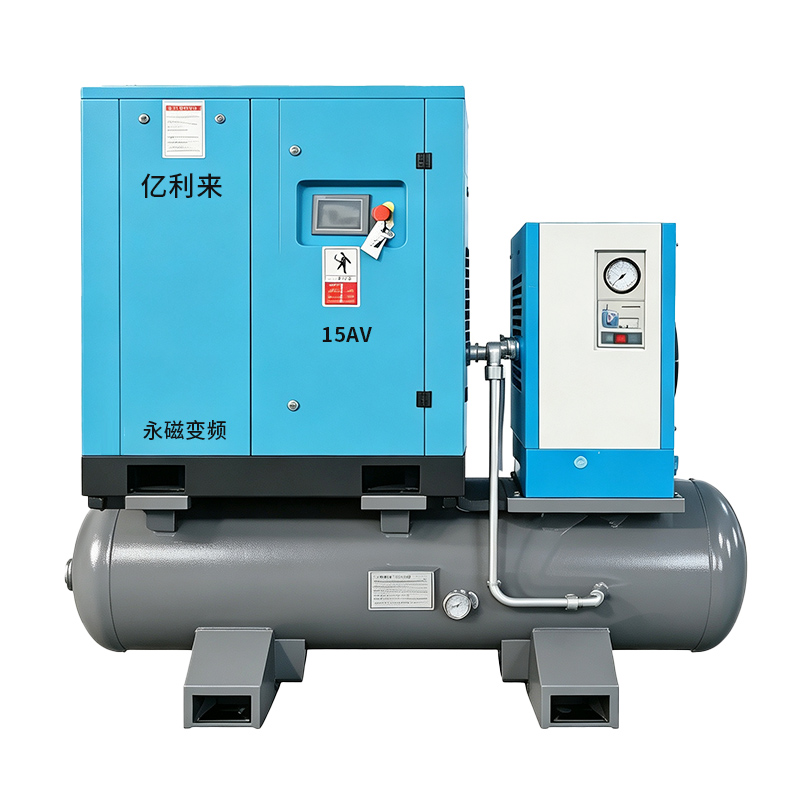

3. PSA 窒素発生器にはエアコンプレッサーが必要ですか?

はい。 PSA 窒素分離には圧縮空気が必要です。したがって、サポートするエアコンプレッサーは、システム全体の効率、ガスの品質、運用コストにおいて重要な役割を果たします。

4. 圧縮空気処理が重要なのはなぜですか?

水、油、粒子による汚染は、濾過コンポーネントや吸着材に影響を与える可能性があります。適切な空気の準備は PSA システムを保護し、安定した窒素生成をサポートします。

5. 統合型 PSA 窒素発生装置は連続運転に適していますか?

PSA システムは、周期的な吸着と再生を中心に設計されており、適切なサイズ、設置、メンテナンスを行った場合、継続的な窒素生成が可能になります。自動制御は動作サイクルを調整し、重要なパラメータを監視できます。

6. 必要な発電機の容量はどのように決定すればよいですか?

生産プロセスの実際の窒素消費量から始めます。平均需要、ピーク需要、稼働時間、必要な圧力、将来の生産拡大の可能性を考慮します。発電機は容量だけではなく、これらの条件に従って選択する必要があります。

7. 窒素純度はカスタマイズできますか?

はい。 PSA システムは、さまざまな純度要件に合わせて設計できます。適切な仕様は、用途、必要なガスの品質、流量、動作条件によって異なります。

8. PSA 窒素発生装置はどのような業界で使用されていますか?

アプリケーションには、食品包装、医薬品、エレクトロニクス、新エネルギー、自動車製造、航空宇宙、化学処理、および一部のレーザー加工作業が含まれます。必要な窒素仕様は用途によって異なります。

9. PSA 窒素発生装置にはどのようなメンテナンスが必要ですか?

定期メンテナンスには通常、ろ過、圧縮空気の品質、窒素純度、動作圧力、バルブ、制御コンポーネント、その他の摩耗部品のチェックが含まれます。正確なメンテナンス スケジュールは、機器メーカーの推奨事項に従う必要があります。

10. Guangdong Yili Machinery Equipment Co., Ltd.はカスタマイズされた窒素ソリューションを提供できますか?

はい。同社は、ガス流量、純度、作業条件などの要素に基づいてカスタマイズされた OEM および ODM 機器ソリューションをサポートすると述べています。これにより、窒素生成システムを画一的な構成に依存するのではなく、実際の生産環境に基づいて設計できるようになります。
