窒素発生装置とボトル入り液体窒素の長所と短所の詳細な分析

多くの製造工場は依然として、主要なガス源としてボトル入り液体窒素またはバルク液体窒素に依存しています。しかし、オンサイト PSA 窒素生成に切り替える産業運営者が増えています。この記事では、どの供給方法がお客様の生産プロファイルに適合するかを評価するのに役立つ、7 つの主要な側面にわたる事実に基づく比較を提供します。

1. 2 つの供給モデル – 仕組み

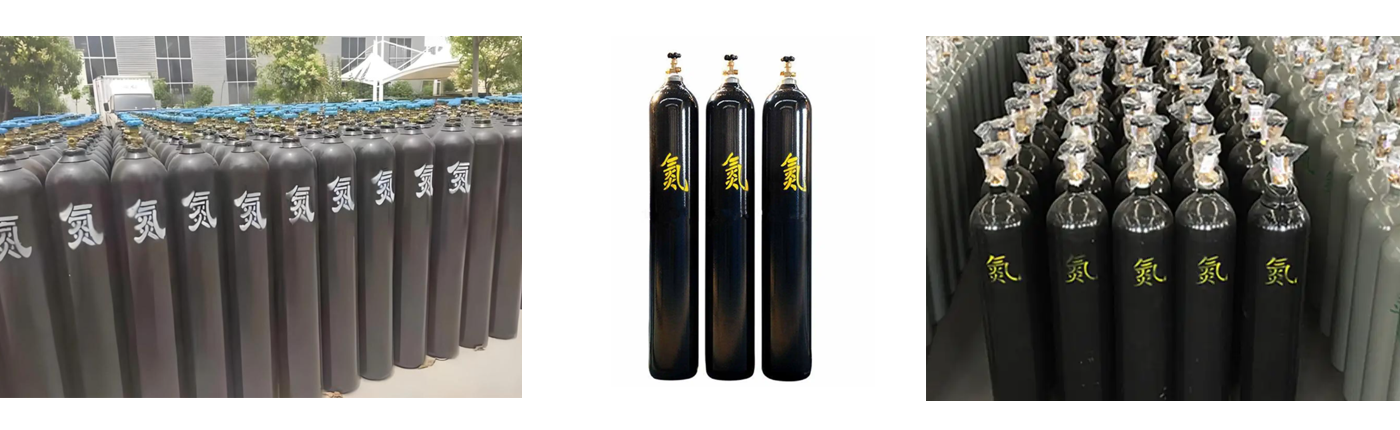

液体窒素（LN₂）の供給 極低温液体窒素はガス供給業者から購入し、シリンダーまたは真空断熱タンクで配送されます。液体はパイプラインに入る前に現場で気化されます。このモデルは基本的に既製のガスを購入するもので、重量または体積の単位ごとに支払います。

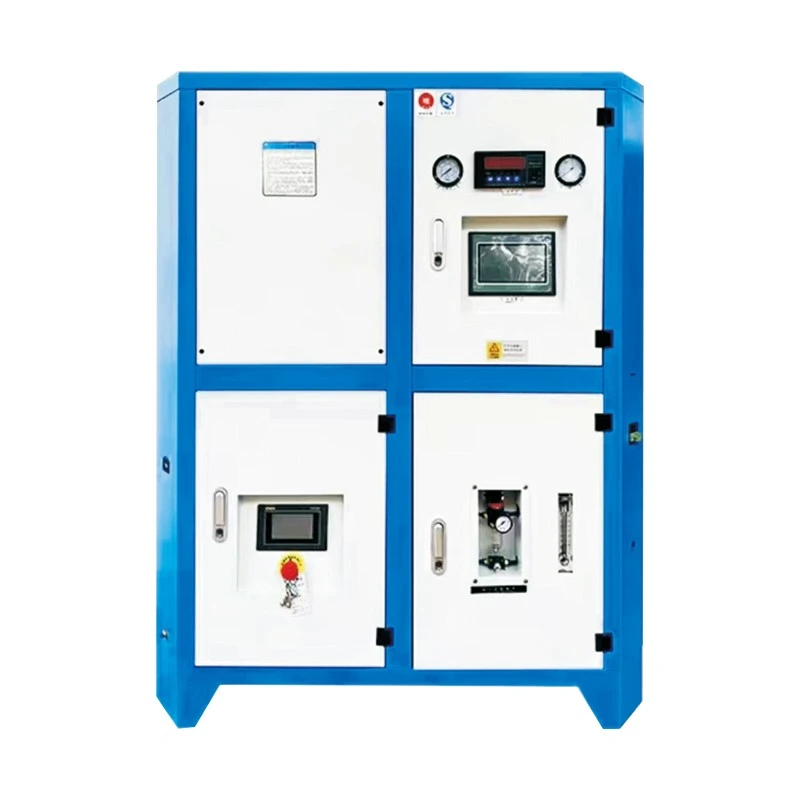

オンサイトPSA窒素発生装置圧縮空気は、酸素を優先的に吸着するカーボンモレキュラーシーブを通過し、周囲温度および低圧で窒素を生成します。完全なシステムには、エアコンプレッサー、乾燥機、濾過パック、PSA モジュール、バッファー タンクが含まれます。電気と日常の消耗品のみを使用して、独自のガスを生成します。

2. 7次元比較分析

2.1 総コスト – 短期と長期の比較

重要なポイント: 安定した大量のユーザーの場合、PSA 発生装置の総所有コストは、多くの場合、5 年間で液体窒素よりも 50% ～ 70% 低くなります。ボイルオフ損失は、断続的な使用の場合に特に顕著になります。

2.2 供給の信頼性 – 自給自足と物流への依存

PSA 発生器は PLC 制御下で 24 時間年中無休で稼働し、一定の圧力と純度を提供します。サプライヤーのスケジュール、天候、休日、交通障害の影響を受けません。統合されたバッファ タンクがピーク需要の変動に対応します。

液体窒素はタイムリーな配達にかかっています。繁忙期、悪天候、交通規制の際には遅延が発生します。シリンダーの交換時やタンクの補充時に圧力と純度が変動する可能性があり、切り替え時の空気の侵入により使用時の純度が低下する可能性があります。

重要なポイント: レーザー溶接、SMT リフローはんだ付け、食品 MAP、積層造形など、中断を許容できないプロセスでは、オンサイト生成から大きなメリットが得られます。

2.3 安全性 – 周囲動作と極低温の危険性

PSA システムは周囲温度および低圧で動作します。これらは圧力容器や危険物には分類されません。極低温火傷や高圧爆発の危険はありません。窒素はすぐに生成および消費されるため、大量の貯蔵は必要ありません。規制遵守は簡単です。

液体窒素は –196°C で保管され、極低温危険物として分類されます。シリンダーやタンクは定期点検が必要な圧力容器です。大量の保管には窒息の危険が伴います。窒素は無臭で無色であるため、漏れを検出するのは困難です。専用の保管エリア、安全プロトコル、訓練を受けた担当者の確保が必須です。

重要なポイント: 厳しい安全規制の下にある施設では、極低温保管を排除することで管理上および運用上のリスクが大幅に軽減されます。

2.4 運用上の柔軟性 – 調整可能出力と固定出力

PSA 発生器により、オンデマンドの開始/停止、自動負荷追従、調整可能な純度 (95% ～ 99.999%) と圧力が可能になります。将来の容量拡張は、モジュールまたは並列ユニットを追加することで実現できます。システムはシフトスケジュールに合わせて無人で稼働します。

液体窒素には固定純度グレードと固定タンク容量があります。一時的な需要のピークにより、利用可能な供給量を超える場合があります。スケールアップにはタンクを交換する必要があり、時間と費用がかかるプロセスです。在庫の残量を手動で監視し、発注する必要があります。

2.5 管理ワークロード – 自動調整と手動調整

PSA は、リモート監視機能を備えた PLC 自動化を使用します。定期的なメンテナンスには定期的なフィルターの交換と分子ふるいのチェックが含まれます。専任のオペレーターは必要ありません。サプライヤーとの連絡、発注、配送のフォローアップ、在庫のカウントは必要ありません。

液体窒素では、見積、注文、配送追跡、受領、請求書の調整など、サプライヤーとの継続的なコミュニケーションが必要です。品切れを避けるために、専任のスタッフが在庫レベルを管理する必要があります。シリンダーの交換、空/完全の分離、定期的な安全検査により労働時間が増加します。

2.6 床面積の要件

PSA – スキッドマウント システムは設置面積が適度にあり、屋内の作業場の隅や機器室に設置できます。別個の危険物エリアは必要ありません。屋内または屋外の設置が可能です。

LN₂ – 大型の貯蔵タンクには、強制的な安全クリアランスを備えた屋外の換気の良いゾーンが必要であり、プラントのレイアウトが制約される可能性があります。シリンダーの保管には、満杯のユニットと空のユニットを保管するための専用の分離スペースが必要です。

2.7 長期価値 – 資本資産と消耗品費

PSA 発生器は、通常 10 年以上の耐用年数を持つ固定資本設備として認定されています。サプライヤーの価格上昇から貴社の操業を保護し、工場の拡張や移転の場合でも移動可能な状態を保ちます。

液体窒素は純粋な運営費であり、残存価値なしで支払われるお金です。ガス価格は時間の経過とともに上昇する傾向にあり、ユーザーは供給業者との交渉において依然として弱い立場にあります。

3. よくある誤解

誤解 1 – 「発電機は高価すぎる。液体窒素の方が安い。」 これにより、総所有コストが見落とされます。 LN₂ に月額 2,000 ドルを費やすプラントは、年間 24,000 ドルを支払います。適切な PSA システムの費用は 30,000 ～ 40,000 ドル、さらに電気代とメンテナンスに年間 1,000 ～ 2,000 ドルかかります。通常、回収期間は 1.5 ～ 2 年で、その後は 8 ～ 10 年間は実質的にガソリン代が無料になります。

誤解 2 – 「私たちの使用量は発電機としては小さすぎます。」 体積が小さいからといって発電機が自動的に除外されるわけではありません。連続性と純度の要件が重要です。高純度の要求が伴う日常使用（食品包装、精密溶接など）では、輸送コストとボイルオフコストにより、液体窒素が不相応に高価になります。時々使用する場合 (月に数本のボンベ)、液体窒素の方が柔軟性が高くなります。

誤解 3 – 「液体窒素は常に高い純度を提供します。」 産業用 LN₂ は通常約 99.999% ですが、PSA システムは 95% ～ 99.999% を達成でき、ハイエンド モデルは LN₂ グレードに匹敵します。最も一般的な用途 (溶接シールド、パージ、食品包装) では、99.5% ～ 99.9% のみが必要です。純度を過度に指定するとコストが無駄になります。さらに、液体窒素の純度は、気化や移送中に空気の侵入やパイプの汚染により低下する可能性があります。現場で生成されたガスは使用場所に直接供給され、安定した品質が維持されます。

4. クイックセレクションガイド

要約 – 長期間、安定して大量に使用する場合、PSA 発生器は優れた経済性と制御性を提供します。短期間、少量、または不規則な使用の場合、液体窒素の方が初期使用量が低くなります。

5. 結論

適切な窒素供給を選択するには、長期にわたる総コストを計算し、運用リスクを評価する必要があります。

液体窒素は、初期投資が最小限で済み、メンテナンスの責任が不要という即時の利便性を提供しますが、コストは繰り返し発生し、外部で管理され、増加する傾向があります。

オンサイト PSA 発生器には初期資本支出が必要ですが、一度設置すると、ガスコストが予測可能なレベルに固定され、サプライヤーへの依存がなくなり、蒸発による損失が回避されます。 10 年間の耐用年数を考えると、大幅な節約になります。

安定した生産スケジュールを持つ製造業務の大部分にとって、問題はオンサイト発電を採用するかどうかではなく、いつ導入するかということです。実際の流量、純度要件、現場条件、地域の光熱費に基づいたエンジニアリング評価により、正確な投資回収額が算出されます。
