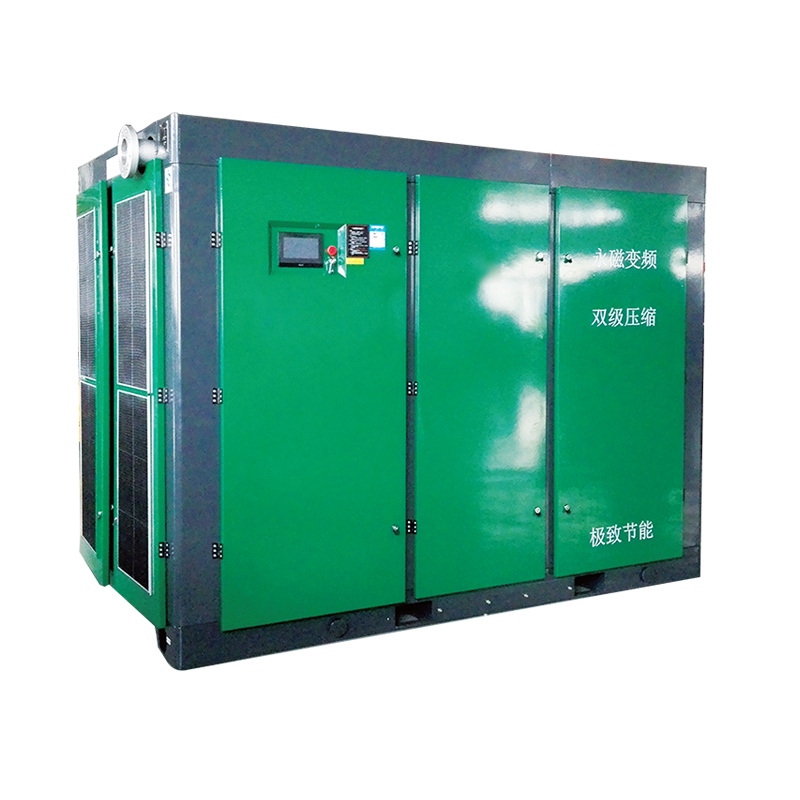

カスタム 22kW ～ 315kW VSD 2 段エアコンプレッサー

従来の線接触シールから高度な面接触シール技術にアップグレードされたローター構造により、長期的な動作効率が 5% ～ 10% 向上します。エアエンドは大径低速ローター設計の採用により、低運転騒音と大幅な長寿命化を実現しました。

Elily がカスタマイズした 22kW ～ 315kW 2 ステージ VSD スクリューエアコンプレッサーには、異なるサイズのスクリューローターのデュアルセットを備えたプロ仕様の 2 ステージ圧縮エアエンドが装備されています。この最適化された構造により、均一な圧力分布が実現され、一段圧縮比が効果的に低減されます。標準的な動作条件下では、2 段圧縮システムは従来の 1 段圧縮機と比較して約 15% 多くのエネルギーを節約します。

圧縮仕事量を第 1 段ローターと第 2 段ローターに分割することにより、このユニットはローターの衝撃負荷とコンポーネントの熱負荷を大幅に軽減します。この構造の最適化により、全体的な動作効率が向上するだけでなく、エアエンドアセンブリ全体の耐用年数も延長されます。

高効率の非対称ロータープロファイル

22kW ～ 315kW の 2 段 VSD コンプレッサーの全製品には、高効率の非対称ローター プロファイルと高級円筒ころ軸受が採用されています。この構造設計により、全体的な負荷容量が向上し、摩耗を最小限に抑えながらローターの安定した動作が確保され、日常のメンテナンスコストが削減されます。エアエンドは耐久性、信頼性、安全性を備えたロングサイクル性能を維持します。

プレミアム輸入SKFベアリング

高水準の回転速度と重負荷の産業要件を満たすために、当社のコンプレッサーには本格的な高性能 SKF ベアリングが取り付けられています。優れた耐荷重性と構造安定性を備えたこの軸受は、高負荷の連続運転においても優れた耐久性と超長寿命を実現します。

製品仕様表:

注: 空気置換量は 0.8 MPa で測定。圧力が高くなると空気流量が減少します。実際のパラメータは特定のユニット構成に依存します。

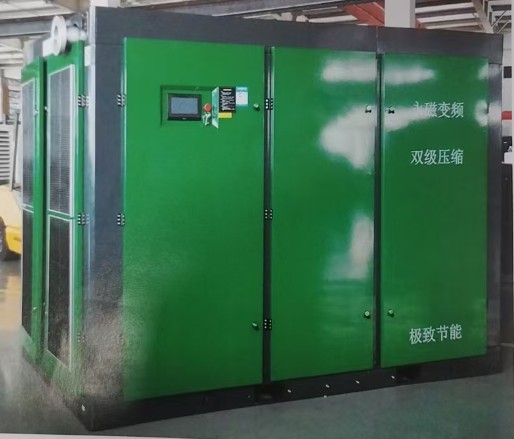

実際の製品写真

アプリケーション:

繊維産業

エアジェット織機、エアジェット紡績、合成繊維のテクスチャー加工に広く応用されています。繊維産業は圧縮空気を大量かつ継続的に消費する特徴があり、2 段階圧縮によるエネルギー節約の利点が最も顕著な経済的メリットをもたらします。

化学および製薬産業

空気圧機器の制御、発酵曝気、原料の空気輸送に適しています。これらの生産シナリオでは、長期にわたる安定した中断のない空気供給が必要です。

電子機器製造業

SMT 配置装置、空気圧作動コンポーネント、クリーンルームの圧縮空気システムに最適です。電子生産では、正確な加工品質を確保するために、非常に安定した空気圧が必要です。

機械加工業

CNC工作機械、空気圧クランプ治具、装置のエアパージおよびスプレー操作をカバーします。 8 ～ 10 bar の標準使用圧力は、日常の機械加工の生産要件を完全に満たします。

鉱業および冶金産業

空気圧削岩、鉱物処理装置、製錬補助空気供給に適用されます。鉱山や冶金現場における高電力消費の需要や厳しく過酷な作業環境に適応します。

食品・飲料業界

製品の充填、ボトルブロー成形、自動包装、材料の空気輸送などに使用されます。このシステムは、食品グレードの製造基準に準拠した高純度の圧縮空気を提供します。

電力産業

発電所の制御システム、パルスジェット除塵、脱硫プロセスの空気供給に安定した計装空気を供給します。

よくある質問：

Q: 2 段階圧縮は、1 段階圧縮と比較してエネルギー消費を本当に 15% 削減できますか?

A: もちろんです。出力と作動圧力が同じ場合、2 段階圧縮により各段階の圧縮比が低下し、両方の圧縮段階が最適な高効率範囲内で動作できるようになります。多数のクライアントから収集された実際の現場データでは、12% ～ 18% のエネルギー節約が記録されており、平均すると約 15% の節約になります。永久磁石 VSD テクノロジーと統合すると、全体の省エネ率は 25% ～ 40% に達します。

Q: どのような圧力値をカスタマイズできますか?

A: 当社のカスタマイズ可能な標準圧力仕様は、0.8 MPa、1.0 MPa、1.3 MPa、1.6 MPa をカバーしています。その他の特別な圧力要求がある場合は、当社の営業チームにお問い合わせください。

Q: 2 段エアエンドの内側に取​​り付けられているベアリングのブランドは何ですか?

A: スウェーデンから輸入された SKF ベアリングがエアエンドの前後両側に取り付けられており、優れた耐荷重性と長い耐用年数を備えています。

Q: 2 段階圧縮では、1 段階モデル​​よりもメンテナンス費用が高くなりますか?

A: いいえ。コンプレッサーオイル、エアフィルター、オイルフィルター、オイルセパレーターなどの定期メンテナンス用の消耗品は、単段コンプレッサーと完全に互換性があります。さらに、各圧縮ステージの負荷が軽減されることで、エアエンドの耐用年数が延長され、大規模なオーバーホールまでのサイクルが延長され、長期的なメンテナンスの総コストが削減されます。

Q: 永久磁石 VSD モーターには、従来の固定速度モーターと比較してどのような利点がありますか?

A: IE4 の超高エネルギー効率、機械的衝撃のないソフトなスタートアップ、小さな空気圧変動 (≤0.02 MPa) を実現し、低速運転でも高効率を維持します。可変周波数ドライブ (VFD) と組み合わせたこのシステムは、リアルタイムの空気消費需要に正確に一致するように空気出力を自動的に調整します。

Q: このコンプレッサーはIoTリモート監視機能をサポートしていますか?

A: はい。オプションのIoTモジュールも利用可能です。ユーザーは、圧力、温度、電流、累積運転時間を含むリアルタイムの動作データを表示したり、モバイル APP 経由でメンテナンスのリマインダーを受信したりできます。また、このシステムは、機器の障害に対してインスタント プッシュ アラートを送信します。
